【外螺紋球閥相關型號】
Q21F
Q21F-16C Q21F-25C Q21F-40C Q21F-64C Q21F-100C
Q21F-16P Q21F-25P Q21F-40P Q21F-64P Q21F-100P
Q21N
Q21N-16C Q21N-25C Q21N-40C Q21N-64C Q21N-100C Q21N-160C Q21N-250C
Q21N-16P Q21N-25P Q21N-40P Q21N-64P Q21N-100P Q21N-160P Q21N-250P
【外螺紋球閥產品特點】
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
外螺紋球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。

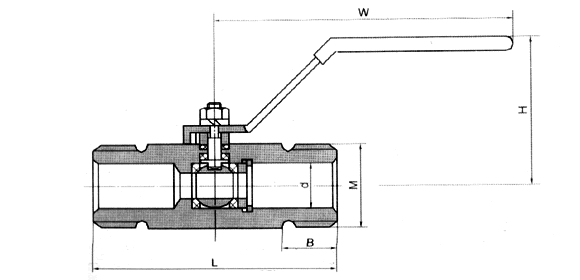

【外螺紋球閥產品結構圖】
【外螺紋球閥主要連接尺寸】
產品型號
Type |
公稱通徑
DN |
PN1.6/2.5/4.0MPa Class 150Lb/Class 300Lb |
WT
(kg) |
| L |
d |
M |
B |
H |
W |
|
Q21F-16C
Q21F-16P
Q21F-16R
Q21F-25C
Q21F-25P
Q21F-25R
Q21F-40C
Q21F-40P
Q21F-40R
Q21F-150Lb
Q21F-300Lb |
6 |
60 |
8 |
M20×1.5 |
15 |
38 |
110 |
0.4 |
| 10 |
60 |
10 |
M24×15 |
16 |
40 |
110 |
0.45 |
| 15 |
60 |
10 |
M30×2 |
18 |
42 |
110 |
0.5 |
| 20 |
67 |
13.5 |
M36×2 |
18 |
62 |
110 |
0.6 |
| 25 |
73 |
18 |
M42×2 |
20 |
68 |
110 |
0.9 |
| 32 |
90 |
22 |
M52×2 |
20 |
75 |
150 |
1.4 |
| 40 |
98 |
26 |
M60×2 |
25 |
83 |
150 |
2.1 |
| 50 |
112 |
32.8 |
M72×2 |
25 |
90 |
150 |
2.6 |
訂貨須知：
一、①外螺紋球閥產品名稱與型號②外螺紋球閥口徑③外螺紋球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門外螺紋球閥型號，請按外螺紋球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
