對夾圓片式止回閥

首頁> 對夾圓片式止回閥
所屬系列： 止回閥系列
名稱： 對夾圓片式止回閥
型號： H74W H74H
檢索關鍵字： 對夾圓片式止回閥
銷售電話：021-59965667 59988753 圖文傳真：021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!




【對夾圓片式止回閥概述】

H74H對夾圓片式止回閥是一種超薄止回閥，它具有結構簡單，外形美觀、重量輕、安裝方便等優點。主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。

【對夾圓片式止回閥主要技術參數】

型號 公稱通徑 試驗壓力 適用溫度 適用介質

殼體 密封 硬密封 軟密封


H74H（X）-10 1.0 1.5 1.1 ≤400℃ ≤120℃最高 ≤250℃ 油、水、酸碘等液體
H74H（X）-16 1.6 2.4 1.76


H74H（X）-25 2.5 3.75 2.75


H74H（X）-40 4.0 6.0 4.4

【對夾圓片式止回閥主要零部件材料】

零件名稱 閥體、閥瓣 密封圈
材料 碳鋼、不銹鋼、銅 丁腈橡膠、三元丙橡膠、聚四氟乙烯、不銹鋼

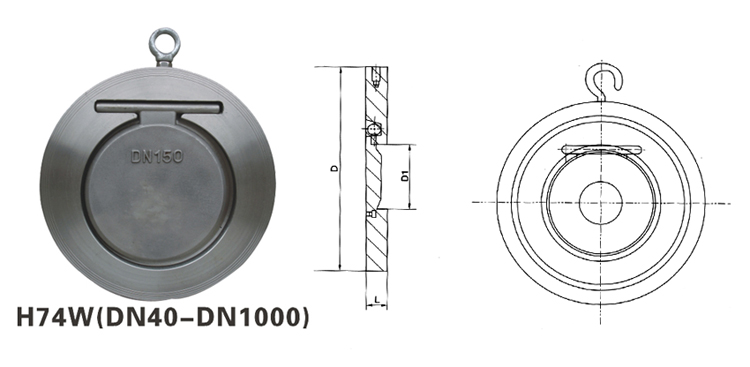

【對夾圓片式止回閥產品結構圖】

【對夾圓片式止回閥主要連接尺寸】

公稱通徑 D L D



I型 II型 PN1.0 PN1.6 PN2.5 PN4.0

50 25 15 22 109 109 109 109
65 38 15 22 129 129 129 129
80 46 15 22 144 144 144 144
100 72 15 24 164 164 170 170
125 95 16 26 194 194 186 186
150 114 19 29 221 221 226 226
200 140 29 43 275 275 283 293
250 188 29 43 330 331 343 355
300 216 38 50 380 386 403 420
350 263 41 52 440 446 460 477
400 305 51 62 491 498 517 549
450 356 51 62 541 558 567 574
500 406 65 80 596 620 627 613
600 482 70 90 698 737 734 750



訂貨須知：
一、①對夾圓片式止回閥產品名稱與型號②對夾圓片式止回閥口徑③對夾圓片式止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門對夾圓片式止回閥型號，請按對夾圓片式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
