彈性軟密封閘閥

首頁> 彈性軟密封閘閥
所屬系列： 閘閥系列
名稱： 彈性軟密封閘閥
型號： RVCX,RVHX
檢索關鍵字： 軟密封閘閥,明桿閘閥,暗桿閘閥
銷售電話：021-59965667 59988753 圖文傳真：021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!



彈性軟密封閘閥的特點
重量輕：本體采用高級球墨鑄鐵制成，重量較傳統閘閥重量減輕約20％-30％，安裝維修方便。平底式閥座：傳統的閘閥往往在通水洗管后即因外物諸如石頭、木塊、水泥、鐵屑、雜物等淤積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象，彈性座封閘閥底部采用與水管相同的平底設計，不易造成雜物淤積，使流體暢通無阻。 整體包膠： 閥門采用高品質的橡膠進行整體內、外包膠，歐洲-流的橡膠硫化技術使得硫化后的閥門能夠保保精確的幾何尺寸，且橡膠與球墨鑄鐵閥門接著牢靠，不易脫落及彈性匯憶佳。精鑄閥體：閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。 嵌入式銅螺母：銅螺母與彈性閥門采用嵌入式接合，使二者緊密結合成為一體，不因水流動造成震動而產生松動或損壞現象。耐腐蝕：閥體采用粉體環氧樹脂涂裝，可防止閥體的腐蝕及生銹，并司可用于污水系統。不易碎裂：以往傳統鑄鐵閘閥常因外物擊中，碰撞或重壓而造成斷裂等現象。由于本體改用球墨鑄鐵，此種情形已可大幅度減少。 三“O”型環密封圈：由于閥桿采用三“O”型密封圈密封沒計，可減少關閉時的摩擦阻力，大幅減少漏水現象及可以不停水施工更換密封圈。有助生飲： 山于閥體內部以無毒性環氧樹脂涂裝， 閥門的內外表面均以橡膠完全披覆而不至于出現銹水或腐蝕現象，可供生飲。

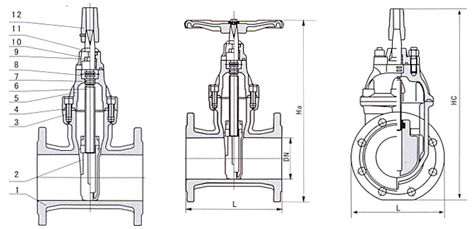

彈性軟密封閘閥結構圖

彈性軟密封閘閥的主要零部件
項次
零件號碼
名 稱
材 質
1 RV-01 閥 體 球墨鑄鐵、灰鑄鐵
2 RV-02 密封圈 NBR
3 RV-03 閥 蓋 球墨鑄鐵、灰鑄鐵
4 RV-04 O-RING NBR
5 RV-05 防塵罩 NBR
6 RV-06 固定螺栓 鋼制或鍍鋅螺栓
7 RV-07 傳動帽 球墨鑄鐵、灰鑄鐵
8 RV-08 閥 門 球墨鑄鐵外覆EPDM或NBR
9 RV-09 銅螺母 青 銅
項次
零件號碼
名 稱
材 質
10 RV-10 閥 體 2Cr13
11 RV-11 螺 栓 鋼制或鍍鋅螺栓
12 RV-12 O-RING NBR
13 RV-13 止推軸承 青 銅
14 RV-14 O-RING NBR
15 RV-15 軸 蓋 球墨鑄鐵、灰鑄鐵
16 RV-16 螺 栓 鍍鋅螺栓
17 RV-17 手 輪 灰鑄鐵
彈性軟密封閘閥的外形尺寸
產品代號
公稱通徑
L
D1
D2
D3
Hmax.
B
F
N-φd
螺栓
1.0MPa
1.6MPa
1.0MPa
1.6MPa
1.0MPa
1.6MPa
1.0MPa
1.6MPa
RVC(H)X-0050
50
178
99
125
165
340
19
3
4- 9
M6
RVC(H)X-0065
65
190
118
145
185
370
19
3
4- 9
M16
RVC(H)X-0080
80
203
132
160
200
410
19
3
8-19
M16
RVC(H)X-0100
100
229
156
180
220
450
19
3
8-19
M 6
RVC(H)X-0125
125
254
184
210
250
480
19
3
8- 9
M16
RVC(H)X-0150
150
267
211
240
285
550
19
3
8-23
M20
RVC(H)X-0200
200
292
266
295
340
630
20
3
8-23
12·23
M20
RVC(H)X-0250
250
330
319
350
355
405
750
22
3
12-23
12-28
M20
M24
RVC(H)X-0300
300
356
370
400
410
460
820
24.5
4
12-23
12-28
M20
M24
RVC(H)X-0350
350
38l
429
460
470
520
980
26.5
4
16-23
16-28
M20
M24
RVC(H)X·0400
400
406
480
515
525
580
1010
28
4
16-28
16-3l
M24
M27
RVC(H)P-0450
450
432
530
565
585
640
1270
30
4
20-28
20-31
M24
M27
RVC(H)P-0500
500
457
585
620
650
715
1270
31.5
4
20-28
20-34
M24
M30
RVC(H)P·0600
600
508
685
725
770
810
840
1390
36
5
20-31
20-37
M27
M33
備注：
DN50～600mm法蘭鉆孔按GB/T17241.6標準制造。
DN50～200mm法蘭外徑(D3)依PN10/16標準制造，DN250～500mm則符合PN16標準
DN600mm法蘭外徑(D3)1.0MPa符合JISG5527-7.5標準，1.6MPa符合PN16標準
兩端面距(L)符合GB12221之短體型標準
RVXX表示非明桿式閘閥，RVXP表示附省力裝置
RRXX表示明桿式閘閥
RRHX表示明桿式附手輪
RREX表示明桿式附電動操作裝置
RVCX表示非明桿式附轉動帽
RVHX表示非明桿式附手帽
RVHS表示非明桿式附信號顯示器
RVEX表示非明桿式附電動操作裝置
RVCH表示非明桿式附傳動帽臥式操作裝置
RVHH表示非明桿式附手輪臥式操作裝置
PN25級另訂制
