彈簧全啟式安全閥

首頁> 彈簧全啟式安全閥
所屬系列： 安全閥系列
名稱： 彈簧全啟式安全閥
型號： A42H,A42Y,A42W
檢索關鍵字： 彈簧全啟式安全閥
銷售電話：021-59965667 59988753 圖文傳真：021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!



A42彈簧全啟式安全閥

【彈簧全啟式安全閥產品用途】

 A42彈簧全啟式安全閥采用全封閉閥蓋和閥帽結構，安全閥開啟排放時，介質不會向外界泄漏，而全部通過排泄管排掉，又可防止灰塵等雜質進入閥內，適用于溫度不高于300度的氣體和需要大排量的液體介質。

【彈簧全啟式安全閥執行的標準】

設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928

彈簧全啟式安全閥特點

1.全啟式結構，排量大
2.閥瓣處設有反沖盤部件
3.平面結構的閥瓣和閥座易于維修和重新加工
4.整定壓力偏差小，可達±3%
5.選用優質的彈簧鋼，保證彈簧的壽命和穩定性

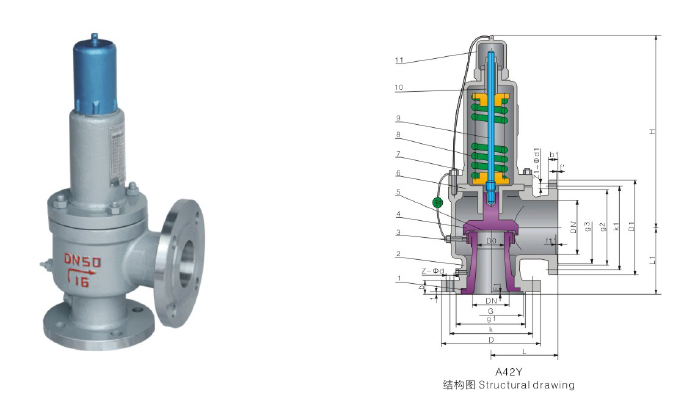

【彈簧全啟式安全閥結構尺寸圖】

公稱壓力 公稱通徑 do DN' L L1 ≈H
1.6MPa 20 15 25 110 95 378
25 16 32 110 95 378
32 20 40 115 100 378
40 25 50 120 110 406
50 32 65 135 120 450
65 40 80 160 140 520
80 50 100 170 135 525
100 65 125 195 175 690
125 80 150 210 190 780
150 100 175 255 230 838
200 125 250 300 260 992
250 150 300 350 320 1266
300 220 400 370 350 1283
350 250 500 500 450 1520
400 280 500 500 450 1530
2.5MPa 20 15 25 110 95 378
25 16 32 110 95 378
32 20 40 115 100 378
40 25 50 120 110 406
50 32 65 135 120 450
65 40 80 160 140 520
80 50 100 170 135 525
100 65 125 195 175 690
125 80 150 210 190 780
150 100 175 255 230 838
200 125 250 300 260 992
250 150 300 350 320 1266
300 220 400 370 350 1283
4.0MPa 20 15 25 110 95 378
25 16 32 110 95 378
32 20 40 115 100 378
40 25 50 120 110 406

50

 32 65 135 120 450
65 40 80 160 140 520
80 50 100 170 135 525
100 65 125 195 175 690
125 80 150 210 190 780
150 100 175 255 230 838
200 125 250 300 260 992
250 150 300 350 320 1266
6.4MPa 20 10 25 96 85 264
25 16 32 110 100 277
32 20 40 130 110 289
40 25 50 130 120 319
50 32 65 135 130 389
65 40 80 175 160 493
80 50 100 175 160 483
100 65 125 195 195 613
150 100 200 280 265 894
10.0MPa 20 10 25 96 85 264
25 16 32 110 100 277
32 20 40 130 110 289
40 25 50 130 120 319
50 32 65 135 130 389
65 32 80 175 160 493
80 40 100 175 160 483
100 50 125 195 195 613
150 80 200 280 265 894

【彈簧全啟式安全閥性能參數】

型號 鑄鋼型
A42Y-C		 304不銹鋼型
A42Y-P		 316不銹鋼型
A42-R		 316L不銹鋼型
A42Y-R3
口徑范圍 DN15～DN400
適用溫度 ≤200°C
適用介質 水、蒸汽、油品 腐蝕性介質 腐蝕性介質 腐蝕性介質
材料 1、閥座 2Cr13 CF8 CF8M CF3M
2、閥體 WCB CF8 CF8M CF3M
3、調節圈 2Cr13 304SS 316SS 316L
4、反沖盤 2Cr13 304SS 316SS 316L
5、閥瓣 2Cr13 304SS 316SS 316L
6、導向套 2Cr13 304SS 316SS 316L
7、閥蓋 WCB CF8 CF8M CF3M
8、彈簧 50CrVa 50CrVa包覆TEFLON 50CrVa包覆TEFLON 50CrVa包覆TEFLON
9、閥桿 2Cr13 2Cr13 316SS 316L
10、調整螺桿 45#鋼 2Cr13 2Cr13 2Cr13
11、保護罩 ZG200 ZG200 ZG200 ZG200
密封面材料 堆焊Co基硬質合金 堆焊Co基硬質合金 堆焊Co基硬質合金 堆焊Co基硬質合金

【彈簧全啟式安全閥相關型號】

  A42Y-16C(25,40,64,100)
  A42Y-16P(25P,40P,64P,100P)
  A42Y-16R(25R,40R,64R,100R)
  A42Y-16R3(25R3,40R3,64R3,100R3)
  KA42Y-16C(25,40,64,100)
  KA42Y-16P(25P,40P,64P,100P)
  KA42Y-16R(25R,40R,64R,100R)
  KA42Y-16R3(25R3,40R3,64R3,100R3)
  DA42Y-16C(25,40,64,100)
  DA42Y-16P(25P,40P,64P,100P)
  DA42Y-16R(25R,40R,64R,100R)
  DA42Y-16R3(25R3,40R3,64R3,100R3)
