氣動管夾閥概述：
一、主要結構形式：
本閥門由閥體、橡膠管套、閥蓋等零件組成
二、工作原理：
控制介質輸入時，橡膠管套與閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態，因為管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因為流體的壓力而變化。當控制介質進入管套與閥體的空腔時，橡膠管套在流體壓力下變形截流。
三、安裝及維護：
1.本閥門在管道上任意安裝，沒有介質流向限制。
2.本閥門維護成本低，只需根據實際使用情況更換橡膠管套。

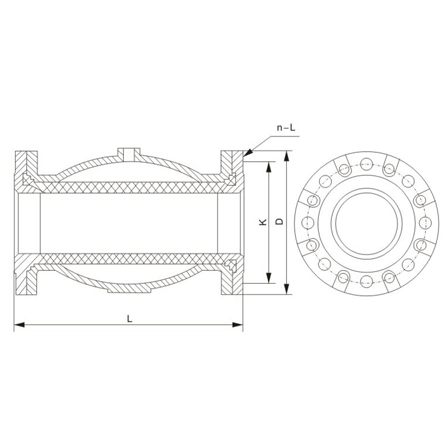

氣動管夾閥外形尺寸
|
口徑（DN） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
外型尺寸 |
L |
150 |
180 |
180 |
220 |
276 |
345 |
414 |
550 |
680 |
820 |
|
H |
40 |
60 |
60 |
75 |
95 |
120 |
145 |
182 |
229 |
278 |
|
I |
26 |
27 |
28 |
30 |
36 |
48 |
52 |
65 |
82 |
98 |
|
D |
150 |
165 |
200 |
200 |
220 |
250 |
285 |
340 |
405 |
480 |
|
法蘭
標準
|
PN10
DN40 |
PN10
DN50 |
PN10
DN65 |
PN10
DN80 |
PN10
DN100 |
PN10
DN125 |
PN10
DN150 |
PN10
DN200 |
PN10/20
DN250 |
PN10/20
DN300 |
