彈簧式全銅安全閥產品用途
彈簧式全銅安全閥是一種自動控制及保護作用的安全閥。他不借助任何外力，而是利用介質本身的力來排出一定數量的介質，以防止系統內壓力超過預定的安全值。當壓力恢復正常值后，安全閥自動關閉阻止介質繼續排除。它適用于鍋爐，水壓機，油壓機，空氣壓縮機，空調機等壓力系統的壓力的控制與保護。
彈簧式全銅安全閥主要外形尺寸：
| 適用溫度： |
≤120℃-220℃ |
| 啟閉壓差： |
≤15%整定壓力 |
| 公稱壓力： |
1.6Mpa |
| 適用介質： |
空氣，蒸氣，水 |
| 適用整定壓力范圍： |
1. 0.3～0.7Mpa， 2. 0.6～1.0Mpa，3. 1.0～1.6Mpa |
| 規格： |
單位：mm |

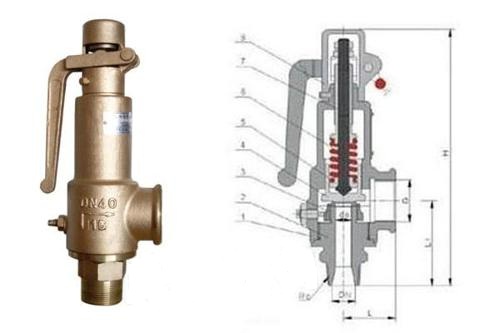

彈簧式全銅安全閥結構圖
彈簧式全銅安全閥主要連接尺寸
| 型號規格 |
進氣口連接 |
出氣口連接 |
公稱通經 |
流道直徑 |
開啟高度
±5% |
外型尺寸 |
| 寬 |
高 |
| A28X-1.6T15 |
R1/2 |
G1/4 |
Φ15 |
Φ9 |
2.25 |
88 |
170.5 |
| A28X-1.6T20 |
R3/4 |
G1 |
Φ20 |
Φ12 |
3 |
90 |
176 |
| A28X-1.6T25 |
R1 |
G11/4 |
Φ25 |
Φ16 |
4 |
95 |
202.5 |
| A28X-1.6T32 |
R1 1/4 |
G11/2 |
Φ32 |
Φ20 |
5 |
121 |
223.5 |
| A28X-1.6T40 |
R1 1/2 |
G2Φ |
Φ40 |
Φ25 |
6.25 |
127 |
250.5 |
